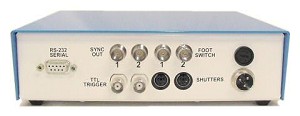

SC-2000 Shutter Controller
螢 光 顯 微 鏡 高 速 光 源 快 門
|
汎叡科技所代理的美國Applied Scientific Instrumentation(簡稱ASI) 高速螢光顯微鏡光源快門最快速度可達八毫秒。 我們提供下列幾種控制方式：
高速光源最大的功能在於螢光照相時延長螢光樣本壽命，因為其開關的速度可以與相機的曝光時間搭配。當相機曝光時光源配合開啟，曝光結束時配合關閉。因此減少螢光樣本被激發的時間，延長螢光樣本壽命，增加實驗觀察時間。
詳細規格 :
| Number of shutter channels |
Two |
| Activation Time |
Opening a 25 mm N. C. shutter |
8 ms |
| Closing a 25 mm N. O. shutter |
7 ms |
| Peak Unsustained Repetition Rate |
40 Hz |
| Maximum Sustained Repetition Rate |
5 Hz |
快門時間 :

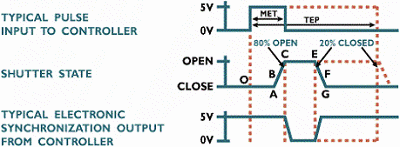

下圖說明了定時和同步脈衝輸入輸出相對於常閉快門的狀態。
| Period |
Description |
Normally
Open
Shutter |
Normally
Closed
Shutter |
| O-A: |
Delay time on activation after current is applied |
3 ms |
4 ms |
| A-C: |
Transit time on activation |
4 ms |
4 ms |
| O-C: |
Total activation time |
7 ms |
8 ms |
| C-E: |
Minimum dwell time with minimum input pulse |
8 ms |
4 ms |
| B-F: |
Minimum equivalent activation time (50% point) |
13 ms |
5 ms |
| E-G: |
Transit time on deactivation |
2 ms |
6 ms |
| A-G: |
Total window time |
14 ms |
14 ms |
| MET: |
Minimum Exposure Time |
7 ms |
| TEP: |
Typical Exposure Pulse |
> 8 ms |
|
