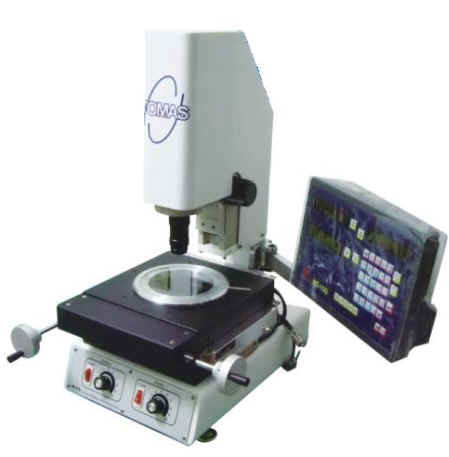

A、工具顯微鏡本體

1. RGB超高解析攝影機

2. 行程:400x300x150mm
3. 光學尺讀值:1um

4. 無段變焦鏡頭:25x-150x

5. 加倍輔助鏡頭:50x-300x

6. 輪廓光源:採用高亮度LED光源

7. 表面光源:採用多角度LED光源/可獨立四分割

8. 硬體特殊性:

 ※花崗岩基座(非一般鑄鐵基座)
 ※鋁合金移動平台(非一般鑄鐵床台)
 ※日本NB線性滑軌
 ※Z軸採1:80粗細微調設計

精度規格 :

X : 7um 以內(含)

Y : 6um以內(含)

Z : 4um以內(含)

重覆精度規格 :

X : 2um以內(含)

Y : 2um以內(含)

Z : 2um以內(含)

B、 MCP 探針系統

寶石等級測針: 21mm不鏽鋼測桿

規格: 球徑: 1.0mm 有效長度:4.0mm

     球徑: 2.0mm 有效長度:8.0mm

測針延長桿: 30mm (材質:不鏽鋼)

附校驗工具與軟體

C、影像分析工作站

1. 19” TFT-LCD

2. CPU3.0Ghz PC

3. 2GB Rom

4. 160GB HD

5. DVD-RW(可燒錄)

D、中/英文2合1量測軟體

軟體特性:
* 點、線、弧、圓、角度、距離、傾斜補正功能。

* 自動尋邊與框選，自動點、線、弧、圓..等功能。

* 輔助對焦指示功能，Z軸量測精度更高

* 逆向工程不規則輪廓掃描成CAD檔

* 可自由設定計算單位：公、英制 (mm、um、inch、mil)

* SPC統計分析功能:

a.統計數據可編印檢查成績書、X-R、X-S…管制圖

b.標準值CP值、CPK值、CR值、PP值、PPK值

系統特點:

* 支援多國語言，並可於量測同時立即切換。

* 影像區、圖形區、功能區、顯示區清楚劃分。

* 量測過程中可刪除與復原量測程式。

* 影像區與圖形區均可直接標註尺寸，可直接量測並存檔。

* 量測數據可輸出至 WORD, EXCEL相容格式檔案。

* 輸出報表格式提供:量測數據、CAD圖形、影像標註。

E、影像克服景深與大視野拼圖工具軟體

1.克服景深 :

透過工具顯微鏡數位影像系統拍攝之一連串不同景深影像影像後進行軟體演算疊圖得到完美無景深之影像

2.大視野拼圖 :

透過工具顯微鏡數位影像系統拍攝一連串不同視野影像後進行手動拼貼陰影去除功能可解決拼圖時所遇到之視野暗角問題

3.基本量測功能 :

提供多種影像量測工具可獨立分析單張影像照片

4.影像強化功能 :

提供影像對比色階與二值化強化處理

5.提供影像3D Surface表面模擬工具

6.提供USB軟體加密鎖(可在其他電腦獨立使用)

F、保固與維護

一年硬體保固與軟體免費升級

採用裝機校正方式如下 :

依據校驗標準:

 ANSI/NCSL Z540-1-1994

 MIL-STD-45662A(1990)

 ISO/IEC GUIDE 25(1990)

依據校驗標準件:

 標準光柵尺

 塊規

光學垂直規
