§ 目的
編寫一個 "Macrofilter" 從影像中找出每個瓶中所裝液體容量的高度
§ 過程
一組瓶裝影像存放在一個單一目錄中
表示每一瓶瓶蓋中間點的點陣列
§ 結果

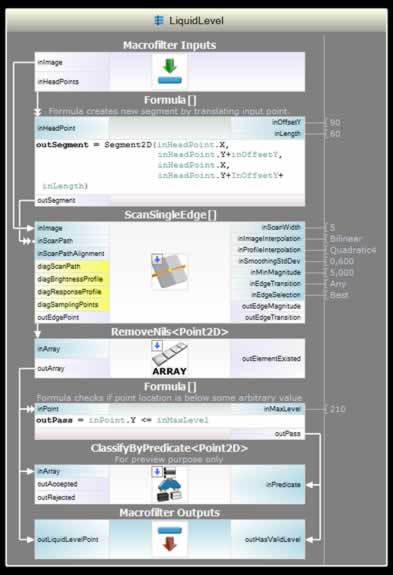

建立一個回圈名為 "Liquidlevel" 的 "Macrofiliter"
即顯示液體的水平 (如:Point2DArray)
即顯示液面高度是正確的 (如: BoolArray)
§ 提示

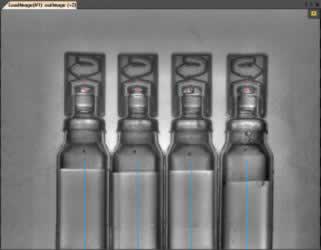

線穿過液面高度的亮度，如下所示:
利用 "ScanSingleEdge" filter 可以設定一個液體和一瓶空白處間的邊界值，找出此邊緣
掃描這個邊緣路徑是必要的，可以用公式來創建一個新的段，輸入基準點來掃描路徑
為了得到這一點，我們可以用一個公式提出有效的液面高度，給予比較點的Y坐標與有效的液面高度一些假設值
利用 "ClassifyByPredicate" filter 分割數組分成兩個分離的陣列
§ 解決方案
我們要利用輸入點，建立一個公式去掃描路徑
1. 加入"Empty formula"
- 增加輸入"inOffsetY" Real type, 調整掃描路徑的位置
- 增加輸入"inLength" Real type, 掃描長度輸出
- 增加輸出"OutSegment" Segment2D type, 傳回新建立的段
- 建立一個新的段，需利用 Segment2D 建構函式要求提供兩組端點(x1, y1, x2, y2)坐標

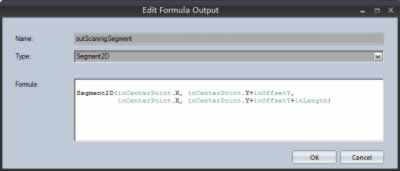

2. 我們可以基於輸入點建立兩個端點。需要讀取 Point2D 的性質。端點由 inOffsetY 的 Y 光點和第二個端點 inLength。如下圖示顯示的公式:
3. 建立掃描路徑後，我們應利用它:
- 加入 "ScanSingleEdge" filter 將 inScanPath 輸入做連結，InScanwidth 設定高達 30，改善掃描效果。
- 加入 "RemoveNils" filter Point2D type, 在"ScanSingleEdge" filter 傳回值為 Nil 時，和它做連結

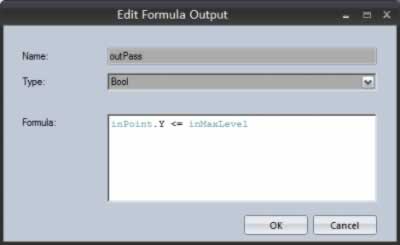

- 加入 "Formula" filter, 如果檢查發現液面是正確的，我們需要建立一個新的公式，比較邊緣點的 Y 光點和一些 inMaxvalue 任意值。如下圖示顯示的公式:
4. 接下來，我們可以使用此公式的輸出點陣列分成兩個陣列
5. 利用 "ClassifyByPredicate" filter, inPrediciate 和上面公式的輸出做連結，和點的陣列做第二輸入，在於表示第一個數組包含已通過驗收，第二個數組將呈現無效的點。§ Macrofilter LiquidLevel finds liquid level from provided image
§ 附註
建立 macrofilter, 計算來自所有影像的平均液面高度
利用計算出的平均液面測得水平與平均水平20%的邊緣進行分類 |
|
|
|
