Extracting Capsule Shape -- Extracting Capsule Shape --
§ 目的
從影像中提取一個樣品(膠囊)的範圍
§ 過程

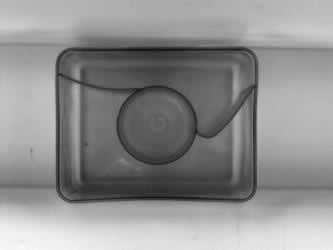

一組影像描繪著各種形狀的單一樣品(膠囊)
§ 結果

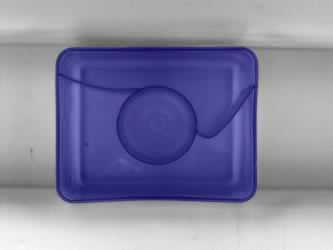

將輸入的影像，樣品(膠囊)的範圍提取出來
§ 提示
該應用程序，Blob 分析為基本要素
取得樣品(膠囊)的邊界，在第一步中，利用 "ThresholdToRegion_Dynamic" filter 得到樣品(膠囊)的邊框。第二步利用 "FillRegionHoles" filter 填補發現的邊界，"OpenRegion" filter 和 "CloseRegion" filter 對此也有所幫助，可以利用
§ 解決方案
1. "EnumerateFiles" filter and "LoadImage" filter 呼叫影像

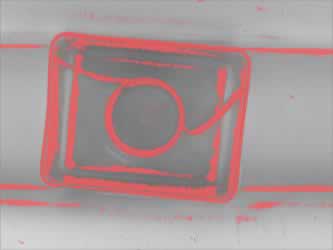

2. "ThresholdToRegion_Dynamic" filter 和設 InRadiusX 為 22，設 inMaxRelative 值為 -4.0，設 inMinRelative 值為 Auto，該設定完，應會如下圖顯示，找出樣品(膠囊)的邊界
3. 如上圖，所提取的邊界並不完整，不連續，利用 "CloseRegion" filter 設 inRadiusX 為 6.0，設 inKernel 為 Ellipse，會如下圖顯示了使用不同的半徑關閉所找到的邊界中不完整不連續的範圍
4. 如上圖，所提取的邊界含有超出兩側的區域，利用""OpenRegion" filter 設 inRadiusX 為 10 和 inkernel 設為 Ellipse，會如下圖顯示了使用不同半徑打開所找到的邊界中不完整不連續的結果
5. "DrawRegions" filter, 將所找到的範圍繪製出來

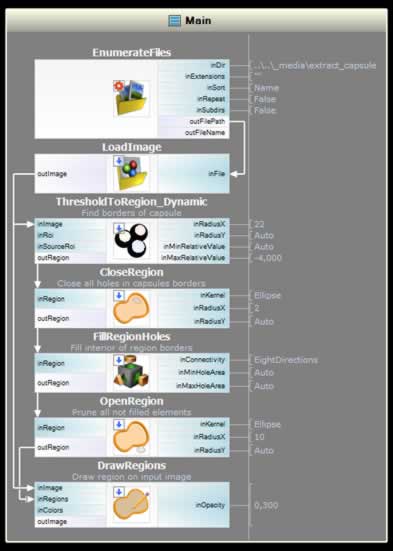

§ Main Macrofilter finds the capsule region using Blob Analysis
