§ 目的
量測所提供影像中的物件寬度。結果應通過標有毫米為單位的測量寬度適當尺寸線
§ 過程
一組描繪單一物件測量。圖像儲存在 PNG 格式
§ 結果
在物件上繪製測量其寬度，測得的值應以毫米為單位
§ 提示
利用 1D Edge detection 和 Template Matching 兩種最常用來的技術解決，在第一部分發現該物件，之後計算出的物件進行測量
- 選擇一個影像為範本。這個模組沒有包含整個物件，模組可能只包含物件特性的一部分。選擇的物件也可能只有一部份。
- 準備的模型應當用於尋找物件的影像上。使用 "LocateSingleObject_EdgeBased" filter 使永遠只有一個物件被描繪在影像上。
- 檢測物件上兩個段的位置方式。在第一種解決方案中，可用 "ScanSingleStripe" filter，但必須確保物件中不會有亮暗，這可能會有影響，如果光線條件可以隨時間變化的話。在第二個解決方案，使用 "ScanMultipleEdges" filter，在結果中，第一個和最後發現的邊緣，掃描路徑會省略。
- 為了測量物件的寬度，應該準備掃描路徑。考慮到，該物件可能轉動或移動。因此，有必要使用物件序列通過定位物件找到符合的資料。掃描路徑必須使用先前選定的影像做準備。
- 這是一個很好的做法，建立 macrofitler 將包含所有的繪圖除了測量邏輯。這也使得項目更加清晰。
§ 解決方案
1. "EnumerateFiles" filter 和 "LoadImage" filter 呼叫影像
2. 取得影像加載到全局參數中，並命名此參數為 BaseImage

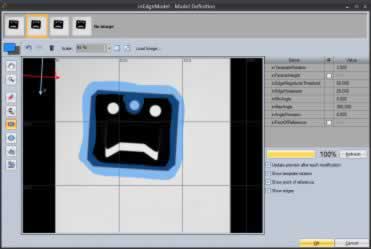

3. "LocateSingleObject_EdgeBased" filter 並打開其編輯器進行輸入 inEdgeModel :
- 選擇一張影像做為背景
- 標示著坐騎邊界，最小的孔在中間。該選擇將足以偵測其他物體
- 範本物件，設 3.5 旋轉角度

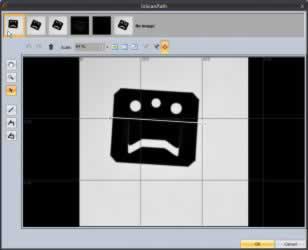

4. "ScanSingleStripe" filter 將其掃描路徑上的影像，連接 inScanPathAlignment 和 "LocateSingleObject_EdgeBased" filter 做輸出

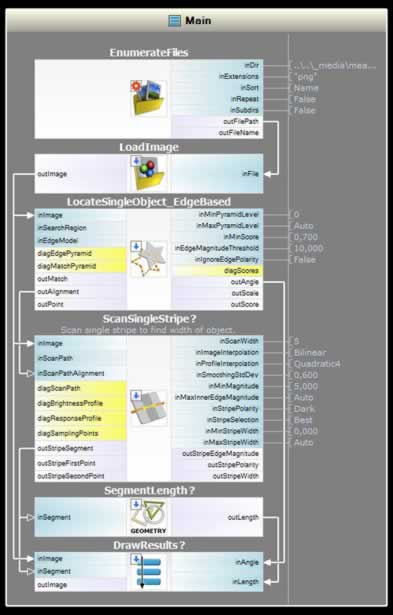

§ Macrofilter Main finds object and calculates object's width.

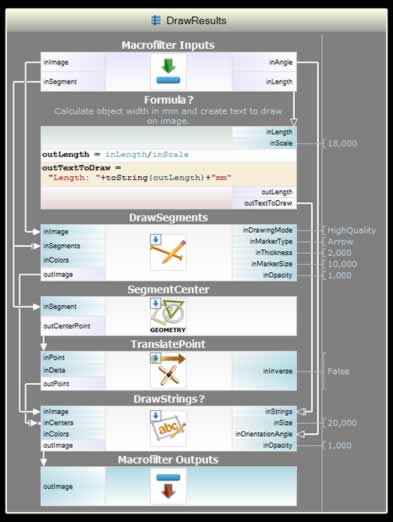

§ Macrofilter DrawResults draws measured width on the input image
